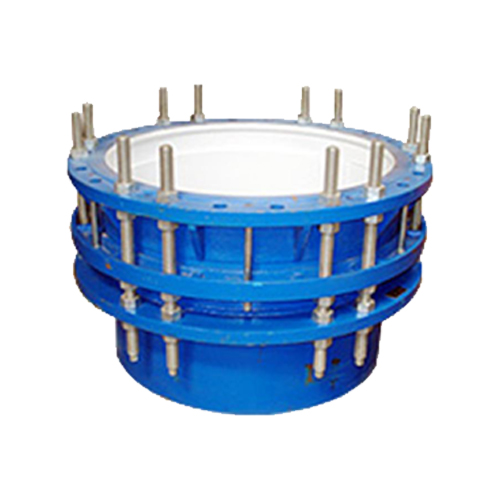

VSSJAFG(CF)單法蘭傳力接頭

CF（VSSJAFG）單法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的調節量，這樣就可以在安裝維修時。

標簽：傳力接頭 VSSJAFG(CF)單法蘭傳力接頭

電話咨詢：13206168555

電話咨詢：13808341839

產品介紹
產品特點
產品用途
技術參數
在線咨詢服務
相關產品推薦

產品分類
PRODUCT

防水套管系列: 柔性防水套管; 02S404型柔性防水套管; 02S404剛性防水套管; 07FS02防護密閉套管; 不銹鋼防水套管; 剛性密閉套管; 人防地下室專用密閉套管; 04FS02柔性密閉套管

伸縮器系列: SSQ-2型套管式伸縮器; CS型熱力管道伸縮器; SSQ型鑄鐵伸縮器; S313伸縮器; SF鋼制伸縮器; 波紋伸縮器; SSQ-1型套管式伸縮器; SSQP型兩端法蘭限位壓盤式

橡膠軟接頭系列: 橡膠軟接頭; 同心異徑可曲撓橡膠接頭; KST-L絲扣橡膠軟接頭; KST型雙球體橡膠接頭; 襯四氟橡膠接頭; 耐油橡膠接頭; 偏心異徑橡膠軟接頭; 水泵進口專用橡膠軟接頭

閥門系列: D343H金屬硬密封法蘭蝶閥; 手動、氣動、電動雙法蘭橡; 手動對夾式蝶閥D71X/F; D371X渦輪對夾蝶閥; Z45X軟密封閘閥; 軟密封閘閥; JMZ45X加密磁性閘閥; Z45T鐵閘閥

閘門系列: 鑄鐵閘門; 鋼制閘門; 鋼壩景觀閘門; 液壓閘門; 機閘一體式鑄鐵閘門; 鋼制機閘一體門; QL手動兩用系列螺桿啟閉機; QLD型螺桿啟閉機

銅閥系列: 球閥; 黃銅帶鎖閘閥; 黃銅磁性帶鎖閘閥; 黃銅閘閥; 黃銅截止閥; 黃銅過濾器; 電磁閥; ZYC型自力式壓差控制閥

補償器系列: 套筒補償器; QB型/E型球形補償器; 免維護旋轉補償器; 圓形三波補償器; 不銹鋼波紋補償器; ZMB型直埋式波紋補償器; 法蘭注油式無推力補償器; 旋轉補償器

傳力接頭系列: 雙法蘭傳力接頭; C2F型雙法蘭松套傳力接頭; VSSJAFC(CC2F)可拆式雙法蘭傳; VSSJAF(C2F)雙法蘭傳力接頭; VSSJAFC型可拆式雙法蘭傳力; VSSJAFG(CF)單法蘭傳力接頭; CF型單法蘭松套傳力接頭; 可拆式雙法蘭傳力接頭VSSJAF

管件系列: 法蘭; 彎頭; 三通; 人孔; 偏心異徑管大小頭; 不銹鋼法蘭; 不銹鋼彎頭; 盲板

鴨嘴閥系列: XL-T系列套接式鴨嘴閥; XL-S系列內置式鴨嘴閥; XL-F系列法蘭式鴨嘴閥; 套接式鴨嘴閥; 鴨嘴閥

儀器儀表
各種水表
各種電磁流量計

濾料系列: 無煙煤濾料; 石英砂濾料; 錳砂濾料; 果殼濾料; 磁鐵礦濾料; 稀土瓷砂濾料; 卵石濾料; 生物陶粒濾料

凈水材料系列: 聚合氯化鋁; 聚丙烯酰胺; 聚合氯化鋁鐵; 聚合硫酸鐵; 堿式氯化鋁; 鋁酸鈣粉; 陰離子聚丙烯酰胺; 陽離子聚丙烯酰胺

填充料系列: 蜂窩斜管填料; 懸浮生物填料; 液面覆蓋球填料; 多面空心球填料; 組合式填料; 集水槽; 濾板; 網格填料

案例推薦

橡膠接頭工程案例

剛性防水套管使用案例

內襯四氟橡膠接頭案例

伸縮器施工現場

穿墻套管預埋防水套管安裝案例

產品介紹

CF（VSSJAFG）單法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的調節量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還整個管道。這樣不僅提高工作效率，并且對泵、閥門和管道等起到一定保護作用。

產品特點

產品優勢：

1、安裝簡單方便、方便閥門安裝、可承受管線的軸向推力。

2、該產品采用金屬鑄造或焊接組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝高強度防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。

3、在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行業中為理想的配套產品。

產品特點：

1、安裝簡單方便，有利于泵閥的拆裝與維護。

2、使用壽命長，運行穩定。

3、能夠?qū)⒐艿赖妮S向推力反傳整條管道，避免局部受壓。

產品用途

技術參數

公稱通徑 Nominal Diameter DN	管子外徑 External diameter of pipe		外形尺寸 Length		法蘭連接尺寸Flange connecting dimension
	管子外徑 External diameter of pipe		外形尺寸 Length		0.6Mpa				1.0Mpa
	Dw	do	L	1	D	D1	n-Th	b	D	D1	n-Th	b
65	76	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89	89			190	150	4-M16	18	200	160	8-M16	22
100	114	114			210	170	4-M16	18	220	180		24
125	140	140			240	200	8-M16	20	250	210		26
150	168	168			265	225		20	285	240	8-M20	26
200	219	219			320	280		22	340	295	8-M20	28
250	273	273			375	335	12-M16	24	395	350	12-M20	28
300	325	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377	377			490	445	12-M20	26	505	460	16-M20	30
40	426	426			540	495	12-M20	28	565	515	16-M24	32
450	480	480			595	550	12-M20	28	615	565	20-M24	32
530	530	530			645	600	20-M20	30	670	620	20-M24	34
600	630	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	826	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920	926			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020	1026			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	1226	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	1428	620		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	1628			1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820	1828			2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	2030	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	2230			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	2430			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	2630	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820	2830			3115	3020	64-M45	68	3180	3070	64-M52	94
3000	3020	3030			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220	3230			3525	3430	72-M45	76
